Oddělovací relé OR1.1/230V

Oddělovací relé OR1.1/230V je jednokanálový výkonový spínací prvek připojitelný za elektroměr nebo optooddělovač OP6.x, určený ke spínání větších výkonů (stykače pro vysoký tarif apod.).

Napájení 230V~, vnitřní zdroj 12V=, relé s přepínacím kontaktem, krabička modul DIN 2M.

Oddělovací relé OR1.1 nahrazují dříve vyráběné typy DR1 a OR1 více zde (ukončená výroba).

Náhledy OR1.1/230V:



Parametry OR1.1:

Napájecí napětí:

230V +10% –15%, 50Hz / 2VA – indikace zelenou LED

Spínací prvek:

relé, přepínací kontakt – indikace červenou LED

Spínaný proud:

6A, cos φ = 1

Spínané napětí:

max. 250V

Spínací proud relé (RE / GND):

cca 40÷55mA

Napětí naprázdno mezi GND a RE:

cca 16V=

Provozní teplota:

15°C ÷ +55°C

Prostředí:

Základní

Stupeň krytí:

IP 20

Rozměry:

Modul DIN 2M, 35 x 90 x 58mm (šxvxh)

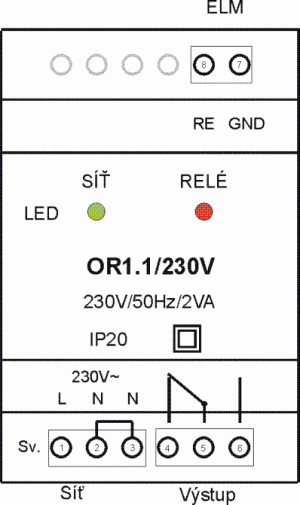

Zapojení svorkovnice

OR1.1/230V



Blokové zapojení OR1.1/230V

Doporučené zapojení OR1.1 a OP6.X

Ke stažení OR1.1:


PDF

OR1.1 návod

OR1_1_230V_navod.pdf
